Deska začíná jako výkres zapojení (schéma) a stane se z ní výkres desky (layout). Tady je celá cesta. Vestavěný tutoriál (nabídka na prázdném projektu) vás stejně provede malou makro klávesnicí.
- Založte projekt. Na obrazovce projektů klepněte na Nový projekt, nebo na šablonu jako „I²C senzor“ a začněte od fungujícího zapojení.

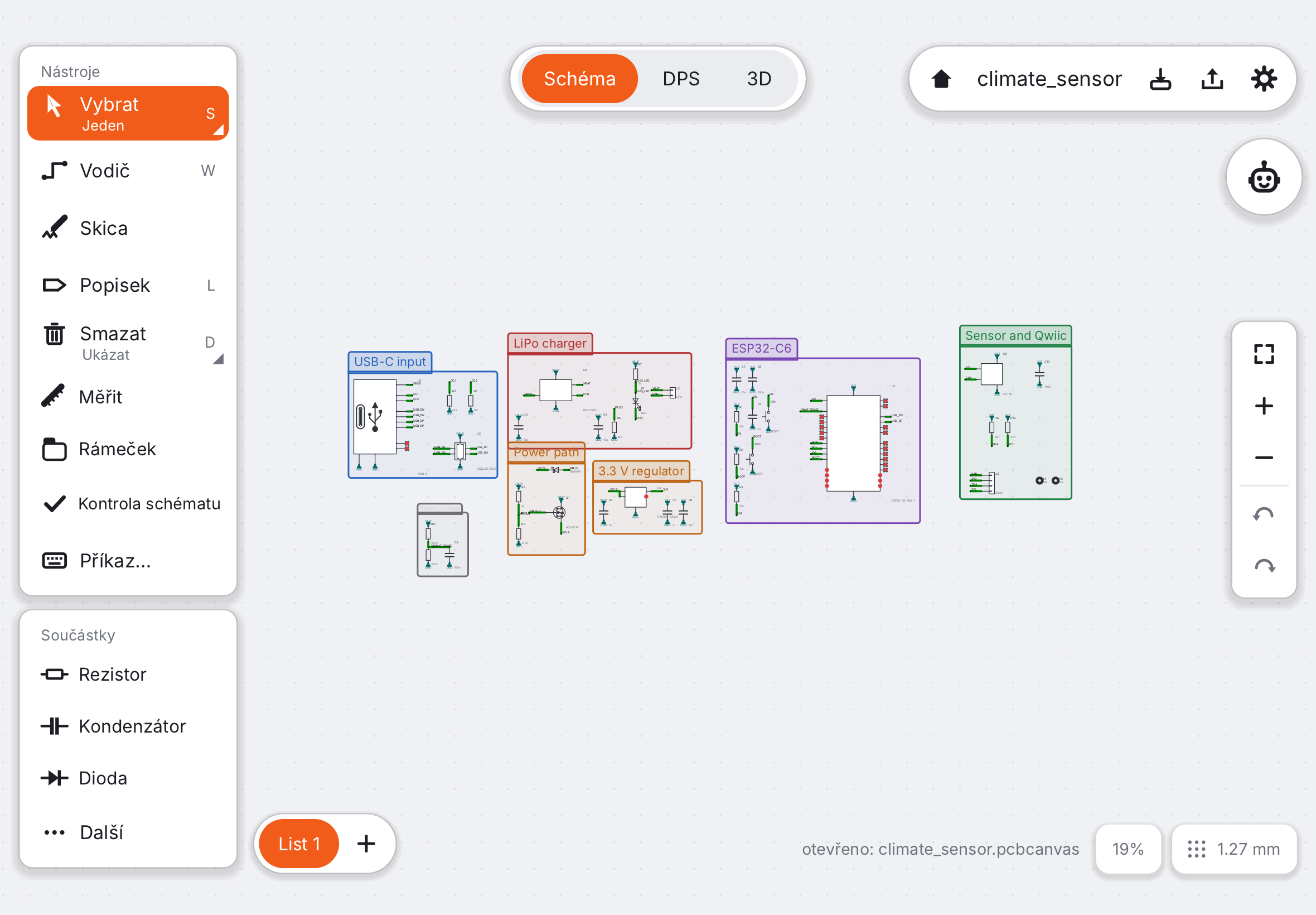

- Položte součástky. V režimu Schéma klepněte na řádek pod Součástkami (Rezistor, Kondenzátor, LED…) a pak do plátna. Knihovna… (P) najde cokoli dalšího podle jména. Přesný díl vyberete později tlačítkem Změnit díl… v inspektoru.
- Propojte vývody. Vyberte Vodič (W) a kreslete od vývodu k vývodu. Vzdáleným vývodům dejte stejný Popisek (L): stejná jména jsou propojená. Viz popisky sítí.
- Zkontrolujte schéma. Klepněte na Kontrola schématu (⇧⌘R). Najde nezapojené vývody, výstupy proti sobě a chybějící napájení. Opravte, co vypíše.
- Aktualizujte DPS. Přepněte na DPS (⌘2) a klepněte na Aktualizovat DPS. Součástky se objeví vedle desky, spojené tenkými čarami (ratsnest), které ukazují, co ještě potřebuje měď.
- Tvar desky a rozmístění. Nakreslete okraj nástrojem Obrys, nebo nechte ten ze šablony. Přetáhněte součástky na desku: konektory k okraji, blokovací kondenzátory k jejich čipu, krátké cesty pro všechno, čím teče proud.
- Spoje. Kreslete spoje nástrojem Spoj (X) od plošky k plošce, nebo klepněte na Autorouter a výsledek si prohlédněte. Stranu změníte prokovem (V). Napájení potřebuje širší spoje: viz Třídy sítí a šířky spojů.

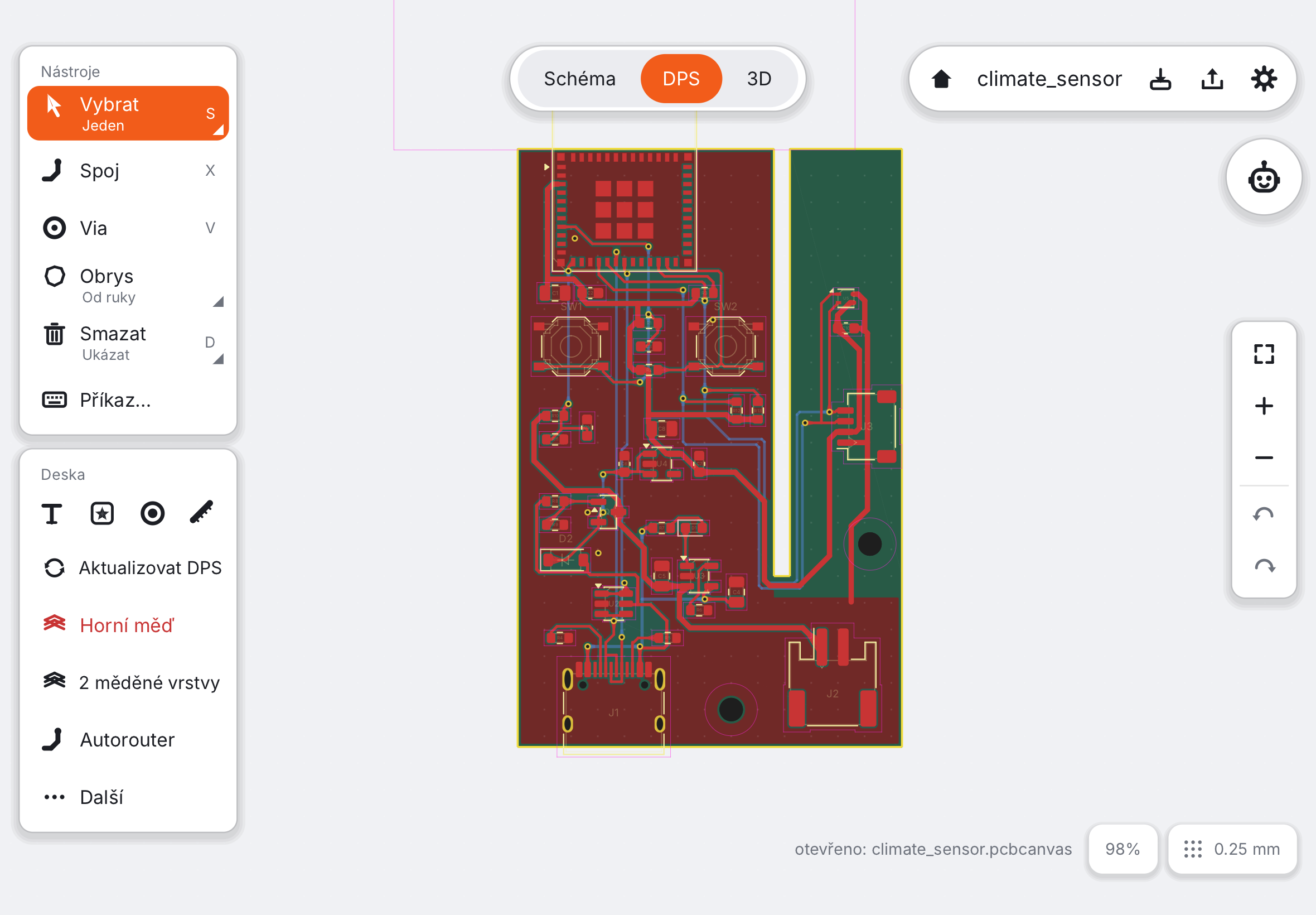

- Rozlijte zem. Klepněte na Rozlitá GND a obě strany se vyplní mědí spojenou se zemí. Ušetří vám to vedení každého zemního vývodu. Viz rozlitá zem.
- Zkontrolujte pravidla. Klepněte na Kontrola pravidel (⇧⌘D). Porovná desku s tím, co výrobce umí: mezery, šířky spojů, díry, okraj desky. Klepnutím na problém ho uvidíte; opravujte, dokud nehlásí, že je vše v pořádku.
- Objednejte. Klepněte na tlačítko exportu v ovladači vpravo nahoře (⇧⌘E). Kontrola objednávky ukáže desku přesně tak, jak ji uvidí výrobce, se součástkami a cenami. Viz Objednávka u JLCPCB.
Každý krok jde vrátit (⌘Z nebo klepnutí dvěma prsty), takže zkoušejte. Dál: Kreslení značek.
