Nástroj Skica ve schématu vám dovolí kreslit zapojení jako na papír. Vy kreslíte; když se zastavíte, aplikace nabídne, že nakreslené rozpozná.
Jak to funguje#
- Ve sloupci nástrojů vyberte Skica.
- Nakreslete tužkou značku, kolika tahy chcete: rezistor jako obdélník se dvěma vývody, kondenzátor jako dvě desky, diodu jako trojúhelník s čárkou, zem jako čáry nad sebou.
- Vodiče kreslete jako rovné čáry nebo tvary L mezi značkami a existujícími vývody.

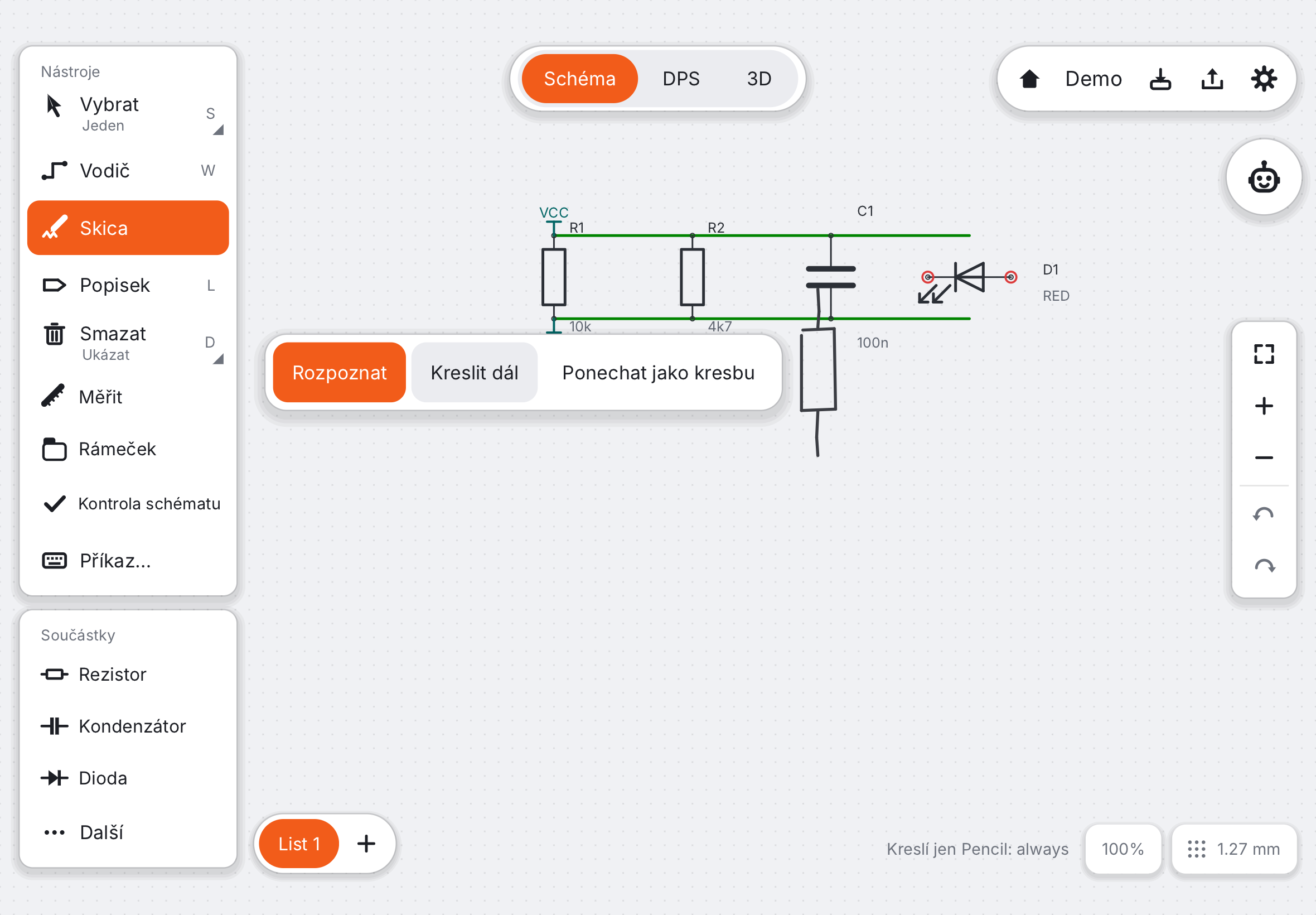

- Na chvilku se zastavte. Vedle kresby se objeví lišta:
- Rozpoznat udělá ze všeho nakresleného součástky a vodiče, v jednom kroku zpět.
- Kreslit dál lištu skryje až do další pauzy.
- Ponechat jako kresbu nechá tahy jako ručně kreslenou poznámku.
Během kreslení se nic nemění v součástky, takže si dejte na čas. Když si aplikace není jistá, bublina ukáže nejlepší kandidáty; klepněte na ten správný.
Gesta#
- Čmárnutím tam a zpět přes kresbu nebo součástky je smažete.
- Smyčkou kolem součástek je vyberete.
Rozpoznané součástky jsou obecné: rezistor zatím bez hodnoty. Klepněte na něj, nastavte hodnotu v inspektoru a přesný díl vyberte tlačítkem Změnit díl….
Tipy#
- Kreslete značky zhruba velké jako konček prstu při aktuálním přiblížení.
- Vodič začatý na vývodu se k tomu vývodu připojí.
- Na Macu kreslíte tažením s podrženou klávesou Option.
