Síť je všechno, co je spojené dohromady: vývod, vodiče a popisky na něm a později spoje. Třída sítí dává skupině sítí stejnou šířku spoje a izolační mezeru.
Proč na šířce záleží#
Spoj je tenký pásek mědi. Čím větší proud nese, tím víc se ohřeje, a proto musí být napájecí spoje širší než signálové. Hrubé pravidlo pro obvyklou měď 1 oz:
| Proud | Šířka spoje |
|---|---|
| signály | 0.2–0.25 mm |
| 1 A | 0.3 mm |
| 2 A | 0.8 mm |
| 3 A | 1.4 mm |
Zem je nejlepší rozlít, ne vést spojem. Celá tabulka a zdůvodnění jsou v šířce spoje.
Návrhy#

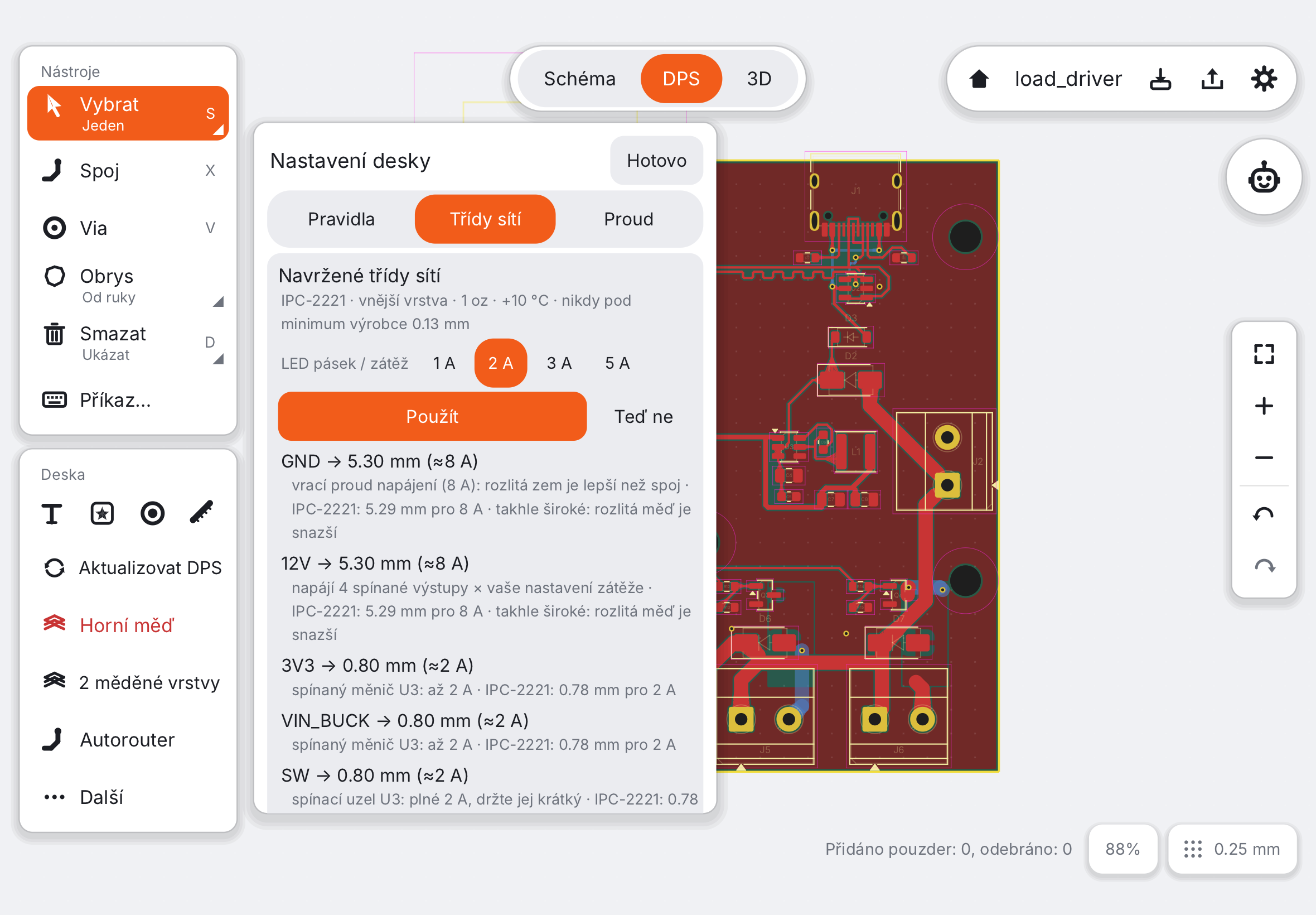

Po Aktualizovat DPS aplikace odhadne proud každé sítě podle součástek na ní (USB-C, regulátory, MOSFETy, konektory LED…) a navrhne třídy jako Power_2A. Karta se otevře sama, když má co navrhnout. Použít je změní všechny v jednom kroku zpět; Teď ne ponechá vaše nastavení.
Návrhy spoje jen rozšiřují a nikdy nesáhnou na síť, kterou jste přiřadili sami.
Vlastní třídy#
Otevřete Nastavení desky ve sloupci DPS a záložku Třídy sítí. Každá třída má šířku a izolační mezeru; sítě do tříd přiřadíte podle jména. Napájecí sítě jako VCC, 5V, 3V3 a VBAT patří do Power, pokud nezvolíte jinak. Nové spoje dostanou šířku své sítě; inspektor vybraného spoje ukáže návrh pro jeho síť.
Páry stejné délky#
Datové vodiče USB (D+ a D−) mají vést spolu a mít zhruba stejnou délku. Inspektor upozorní, když se pár liší, a Kontrola pravidel to ukáže jako varování. U USB klávesnice nebo desky s čidlem je to shovívavé; veďte oba spoje vedle sebe.
Dál: Objednávka u JLCPCB.
